Учебный конструктор "Новатор"

Назначение

Учебный конструктор «Новатор» является открытой к настройкам и программированию версией бытового контроллера «LCM home» и предназначен для отработки навыков низкоуровневого программирования систем бытовой и промышленной автоматизации, изучения базовых принципов схемотехники, получения опыта разработки законченных устройств с последующей их бытовой эксплуатацией.

Конструктор «Новатор» даёт возможность обучающимся ознакомиться со всеми необходимыми протоколами и навыками работы с современными системами управления, в частности:

  • работа с сигналами порта ввода/вывода микроконтроллера;
  • работа с протоколами последовательной коммуникации RS-232, включая вопросы преобразования физических интерфейсов;
  • работа с последовательными протоколами со стробированием;
  • работа с внутренней шиной по интерфейсу i2c;
  • работа с расширителями портов ввода-вывода;
  • работа с микросхемами ПЗУ;
  • работа с часами реального времени;
  • работа с внешними входами-выходами, как силовыми, так и цифровыми;
  • работа с внешними устройствами по протоколу SPI;
  • работа с внешними устройствами по протоколу 1-wire с внешним подтягивающим резистором;
  • прямая работа с внешними устройствами через порты ввода/вывода микроконтроллера, включая программные реализации коммуникационных протоколов.

Конструктор предназначен для учащихся средних школ, учащихся специализированных средних и высших учебных заведений, кружков, а так же для индивидуального творчества. Комплект может быть использован в виде базового изделия для разработки систем управления бытовыми устройствами, системами освещения и др.

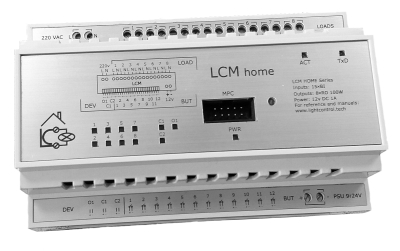

Рис. 1. Модуль LCMhome

Комплектность поставки определяется заказом и может включать:

  • бытовой контроллер серии LCM home без микропрограммы в сборе или в виде набора для самостоятельной сборки;
  • блок питания 12/24 В для монтажа на DIN-рейку;
  • монтажный стенд с установленной DIN-рейкой или монтажный щиток;
  • программатор ISP для микроконтроллеров AVR, адаптированный к разъёму базового модуля конструктора;
  • методическое руководство для организации учебного процесса и для самостоятельных занятий;
  • плата расширения для одновременного подключения к устройству нескольких внешних устройств;
  • макетная плата с коммуникационными разъёмами для разработки модулей и блоков расширения;
  • внешний модуль клавиатуры/индикации в различных вариантах исполнения;
  • дополнительные (внешние) датчики движения, освещения, пороговые датчики температуры;
  • набор компонентов для построения электронных часов;
  • учебный стенд для построения контроллера освещения;
  • набор внешних коммутирующих устройств (реле);
  • учебную литературу по программированию микроконтроллеров AVR;
  • учебную литературу по системам промышленной автоматизации.

Разработчики конструктора готовы провести необходимое обучение преподавателей базовым принципам и методике преподавания тематики промышленной автоматизации, а так же разработку презентационных материалов для проведения занятий.

Использование конструктора предполагает наличие у обучаемых минимальных знаний по архитектуре микроконтроллеров и схемотехнике, а у преподавателя наличие опыта преподавания и специальных знаний. Настоящее методическое руководство не является законченным учебником и для работы требуется дополнительное изучение материалов по теме занятий.

По вопросам приобретения конструктора, пожалуйста, направьте нам заявку в свободной форме по электронной почте.
