Учебный конструктор "Новатор" - спецификация

Структура и техническое характеристики

Конструктивно конструктор «Новатор» представляет собой микроконтроллерное устройство, выполненное в формфакторе монтажа на DIN-рейку, размер устройства эквивалентен 8 модулям. Питание устройства осуществляется через внешний источник питания 7-24 В постоянного тока, потребляемая конструктором мощность без внешних моделей не превышает 5 Вт.

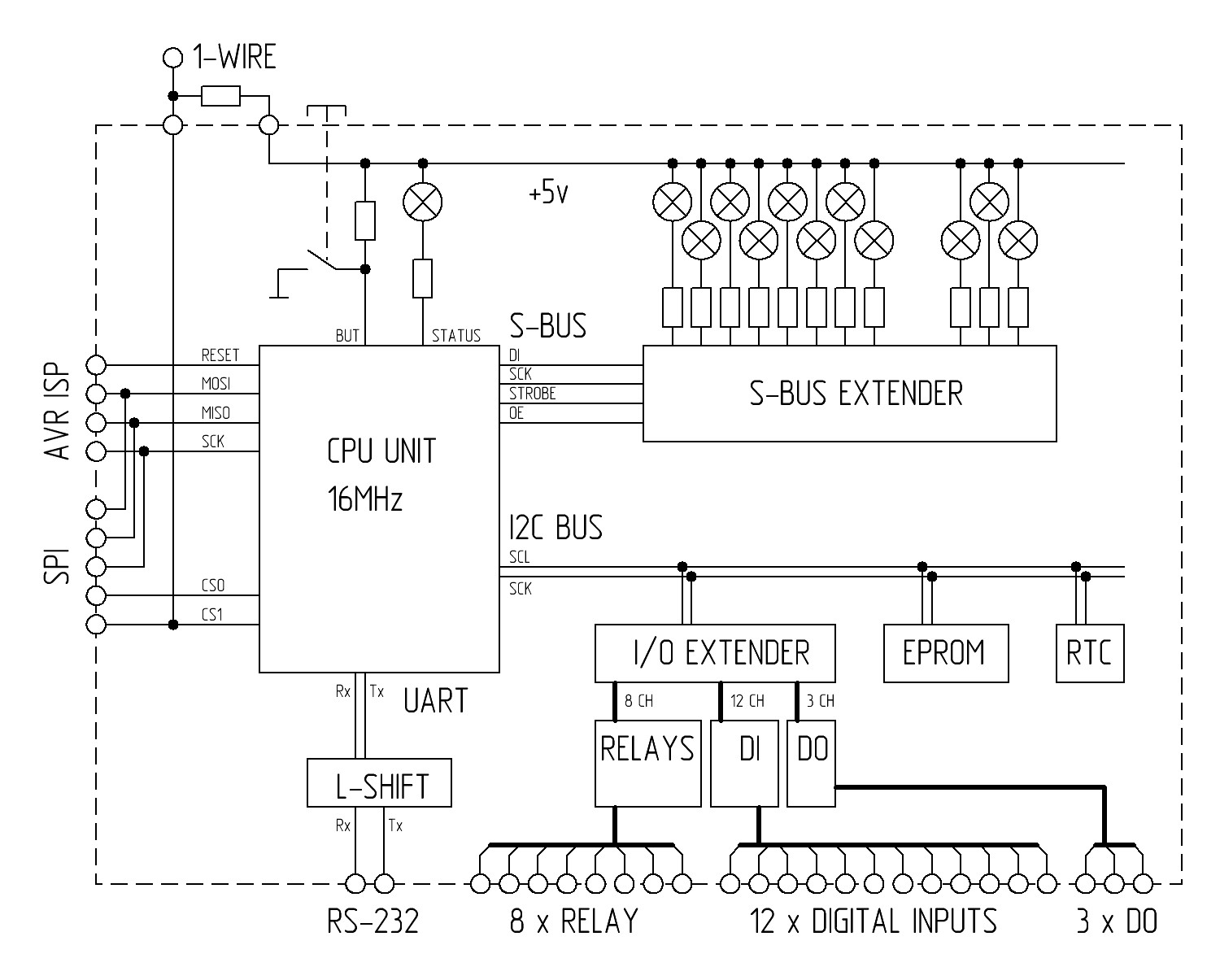

Внутренняя архитектура конструктора состоит из двух печатных плат, на одной расположены микроконтроллер и внешние разъёмы и приборы индикации, на второй — исполнительные устройства. Структурная схема устройства показана на рис. 1.


Рис. 1. Структурная схема головного устройства конструктора «Новатор»

Центральный процессорный модуль устройства построен на базе микроконтроллера семейства AVR ATmega168 с рабочей частотой 16 МГц с внешним кварцевым резонатором. Рабочее напряжение внутренней шины питания 5В.

Микроконтроллер подключен к внутренним шинам I2C, SPI, UART в соответствии с требованиями производителя. Основные характеристики центрального микроконтроллера системы в конфигурации устройства:

  • 16Кбайт программной flash пямяти
  • 2048 х 8 бит внутренней оперативной памяти (SRAM)
  • 512 байт памяти EEPROM
  • два таймера 8 и 8/16 бит
  • внутренние и внешние прерывания
  • watchdog таймер
  • канал ШИМ
  • внутрисхемное программирование (AVR-ISP порт)
  • доступ к памяти загрузчика (bootloader)

В собранном виде устройство представляет собой моноблок с расположенными на верхней панели:

  • элементами индикации состояния;
  • коммуникационным разъёмом;
  • индикатором активности UART;
  • индикатором статуса (управляется программно);
  • многофункциональной кнопкой (обрабатывается программно).

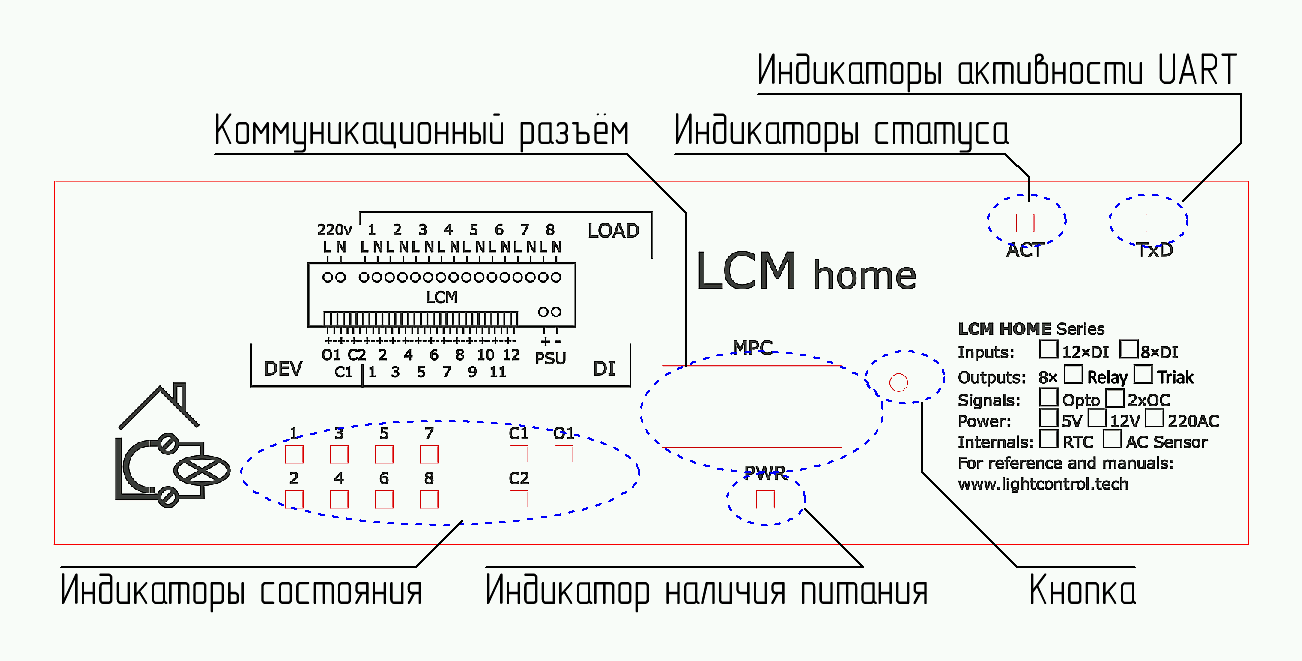

Внешний вид верхней панели показан на рис. 2 (может быть другим в зависимости от комплектации изделия).


Рис. 2. Верхняя панель модуля LCM

Входы, выходы, точки подключения питания с расположенными в нижней части на боковых панелях в виде клеммных контактов:

  • питания устройства (под винт);
  • питания внешних устройств, коммутируемых реле (под винт);
  • выходы подключения внешних коммутируемых устройств (под винт);
  • цифровые входы (зажимной контакт);
  • цифровые выходы (зажимной контакт)

Многофункциональный разъём предназначен для подключения программатора и внешних устройств. Назначение выводов разъёма показано на рис. 3. Нумерация выводов начинается с правого верхнего (1) далее правый нижний (2), второй справа верхний (3) и т.д. Назначение выводов показано в табл. 1. Для подключения программатора ISP используйте выводы, обозначенные в столбце ISP.


Рис. 3. Многофункциональный разъём
Табл. 1. Назначение выводов многофункционального разъёма
ВыводОбозначениеПорт в/вSPIISPПодтяжкаПримечание
1SCKPB5SCKSCKнет
25VVCCпитание внешних модулей +5В 500 мА
3MISOPB4MISOMISOнет
4Rxуровни RS-232
5MOSIPB3MOSIMOSIнет
6Txуровни RS-232
7CS1PB2CSнет
8RSTRESET
9CS0PB1CSнет
10GNDGNDGND

Дополнительная информация
